반도체의 특성과 트랜지스터
반도체는 컴퓨터, 스마트폰, TV 등 다양한 디지털 전자기기의 핵심 구성 요소이다. 디지털 전자기기는 스위치가 "켜짐(1)"과 "꺼짐(0)"의 두 가지 상태를 활용해 이항 정보(binary information)를 감지, 처리, 전달하는 기계이다. 이러한 작동 원리는 반도체가 지닌 독특한 전기적 특성에 의해 가능해진다.
반도체는 도체(Conductor)와 부도체(Insulator) 사이의 특성을 지닌 물질로, 전기 전도성이 환경 조건(온도, 전압, 빛 등)에 따라 달라진다. 반도체가 가지고 있는 ‘밴드 갭(Band Gap)’이라는 에너지 구조 때문이다. 밴드 갭은 전자가 전도대로 이동하기 위해 필요한 에너지 차이를 나타내며, 도핑(Doping) 과정을 통해 이 특성을 제어할 수 있다.
도체와 부도체의 차이는 물질 내부 전자의 움직임에서 비롯된다. 금속과 같은 도체는 자유 전자가 많고, 전도대 (Conduction Band)와 가전자대 (Valence Band)가 겹치거나 에너지 차이가 없어 전자가 쉽게 이동하여 전류를 형성할 수 있다. 반면, 유리나 고무와 같은 부도체는 밴드 갭이 너무 커서 전자가 전도대로 이동하기 어려워 전류가 거의 흐르지 않는다. 반도체는 이러한 도체와 부도체 사이의 경계적 성질을 활용하여, 디지털 전자기기의 스위치 역할을 하는 트랜지스터와 같은 핵심 소자를 구성한다. 트랜지스터는 전압 신호를 기반으로 스위치를 작동시키며, 디지털 회로에서 이진 상태를 처리하는 기초가 된다.
반도체 제품 분류
반도체 제품 (chip)은, 구현하려는 기능에 따라, 메모리 반도체와 비메모리 반도체로 분류된다.
메모리 반도체
메모리용 반도체는 데이터를 읽고, 저장하고, 쓰기 역할을 수행한다.
- NAND Flash Memory:
- NOR Flash Memory:
- DRAM (Dynamic Random Access Memory):
- SRAM (Static Random Access Memory):
비메모리 반도체
비메모리용 반도체는 데이터를 처리하거나 논리 연산을 수행한다.
- CPU (Central Processing Unit):
- GPU (Graphics Processing Unit):
- TPU (Tensor Processing Unit):
메모리 반도체 생산에서 사용되는 핵심 기술
- TSV(Through Silicon Via): 칩 내부 또는 칩 간 전기적 연결을 가능하게 하는 기술. 칩을 얇게 가공하고, 수백 개의 미세한 구멍을 뚫어 상하단 칩을 수직으로 연결한다. 이 기술은 HBM(High Bandwidth Memory) 구현에 필수적인 핵심 기술이다.
- RDL(Redistribution Layer): 작은 반도체 회로와 큰 기판 회로를 전기적으로 연결하기 위해 중간에 새로운 회로를 구성하는 기술. 이는 전기적 신호 전달의 안정성과 효율성을 보장한다.

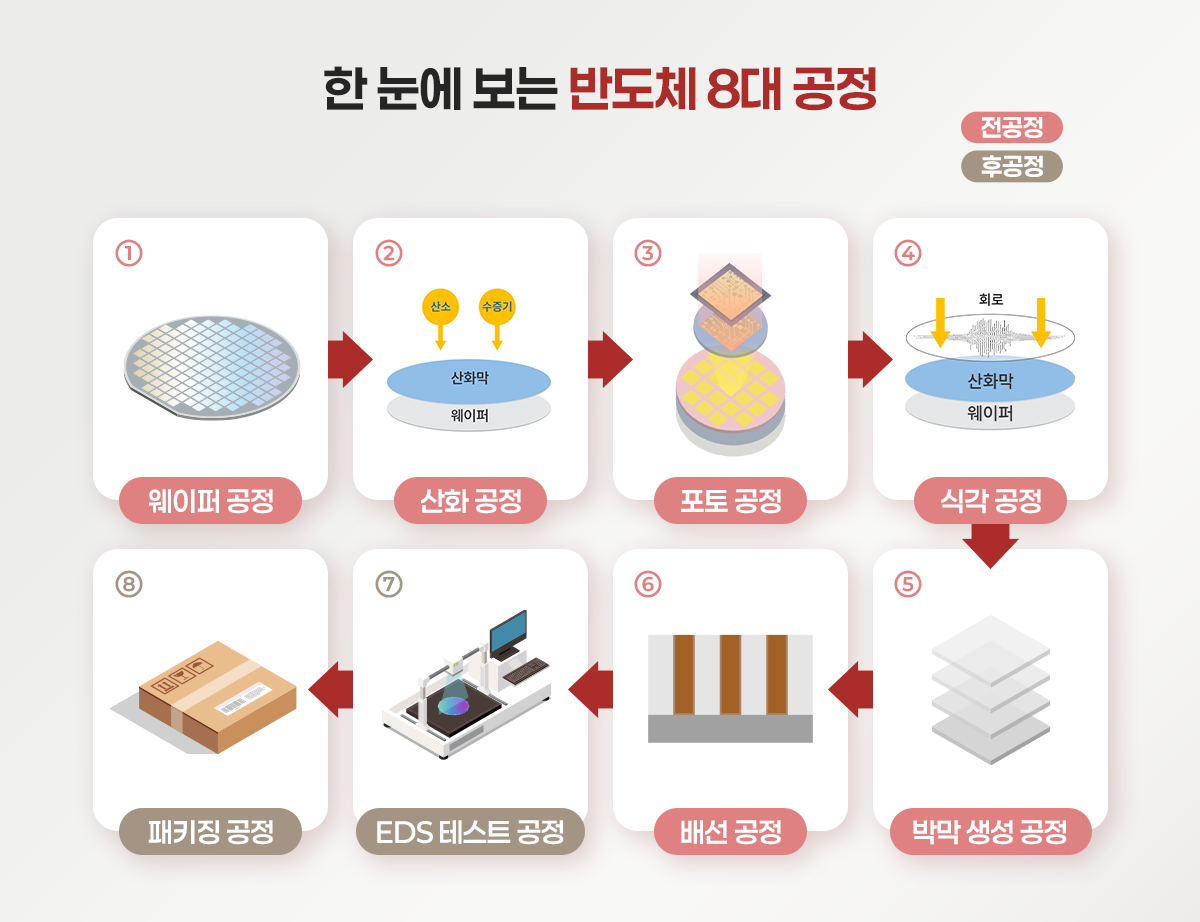

반도체 패키징
삼성전자는 주로 메모리 반도체 제품을 생산하며 이 분야에서 오랜 강자로 자리 잡아 왔다고 한다. 특히, 삼성전자는 반도체 패키징 기술력에서도 높은 평가를 받고 있다고 한다. 그런데 반도체 제품 생산 과정에서 "반도체 패키징"은 정확히 어떤 공정일까?
반도체 패키징은 제조된 반도체 칩을 외부 환경으로부터 보호하고, 외부 시스템과 전기적으로 연결하며, 칩의 기계적 안정성을 부여하는 공정이다. 이를 더 쉽게 이해하기 위해, 일상적인 이삿짐 포장과 비교해보자. 이삿짐을 박스에 넣고 트럭에 실을 때, 물건을 안전하게 이동하기 위해 박스에 잘 포장하고, 트럭에 효율적으로 쌓아야 한다. 반도체 패키징도 이와 비슷하게 칩을 보호하고 연결하며 안정적으로 유지하는 과정을 포함한다.
이삿짐을 잘 포장하지 않으면 물건이 흘러내리거나 손상되듯, 반도체 패키징도 반도체 칩과 외부 회로 간의 안정적인 연결(전기적 경로)이 중요하다. 이 과정이 제대로 이루어지지 않으면, 전체 회로에서 신호 처리에 문제가 생길 수 있다. 또한, 깨지기 쉬운 물건을 '뾱뾱이'로 감싸듯, 반도체 칩은 외부 충격, 습기, 먼지 등으로부터 보호하기 위해 적절히 패키징된다. 더불어, 전자 회로에서 발생하는 발열 문제도 중요한 과제로, 열을 효과적으로 방출할 수 있는 설계가 필요하다.
특히, 최근 반도체 패키징 기술에서는 이종 집적(Heterogeneous Integration)이 주목받고 있다. 이는 서로 다른 기능을 가진 칩들을 하나의 패키지로 통합하는 기술로, 다양한 유형의 물건들을 효율적으로 포장해 이동하는 이삿짐 기술과 비슷하다고 볼 수 있다.
2023년 OpenAI가 상용화한 ChatGPT는 쓸데없는 지식 노동 시간을 줄이고 생산 효율성을 높이는 가능성을 보여주었다. 이로 인해 인공지능(AI) 처리에 특화된 병렬식 반도체 회로는 더욱 주목받으며, NVIDIA의 CUDA 생태계와 함께 비메모리 반도체 분야에서 큰 인기를 끌고 있다. 하지만 메모리 반도체의 경우, 삼성전자와 SK하이닉스가 주도하는 분야이며, 이들 기업은 병렬적으로 연결된 메모리 반도체 칩을 생산하는 데 필수적인 기술을 보유하고 있다.
